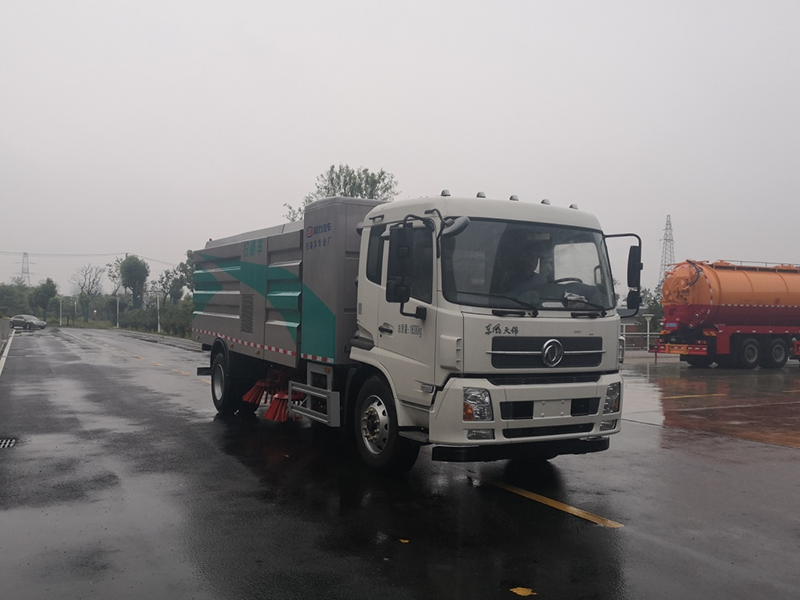

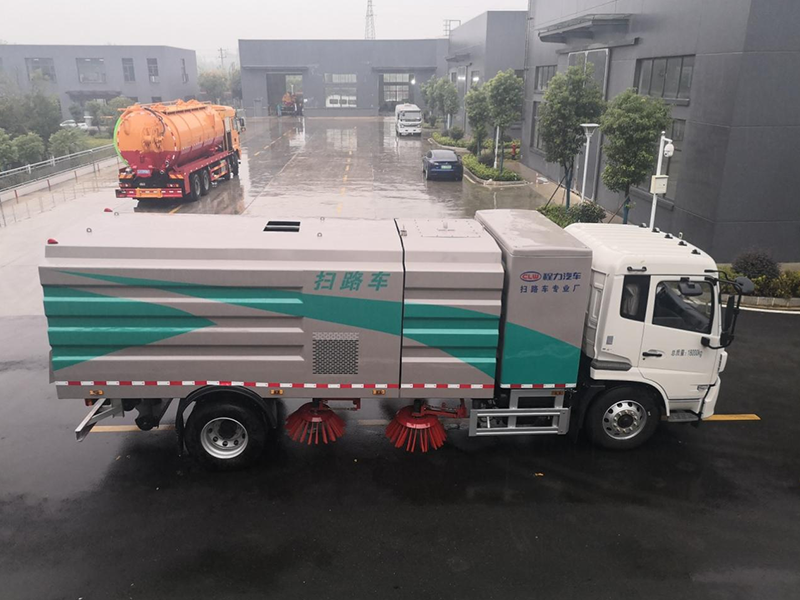

東風天錦CL5180TSLBEV型純電動掃路車
所屬型號 新能源洗掃車
聯系人：蔣經理
手機：132-9726-8109
微信：132-9726-8109
地址：湖北省隨州市南郊平原崗程力工業園
優惠活動：5千－5萬
PRODUCTS TITLE
掃路車簡介：
1. 采用吸掃混合的方式收集垃圾，濕式除塵、電液**，液壓傾翻卸料的作業方式對路面進行清掃作業。
2. 采用永磁同步電機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證清掃過程的連續性。
3. 采用“中置四掃盤+噴霧降塵裝置+**隔板+后置吸嘴”的結構布局，讓清掃過程中砂石不在飛濺揚塵，此布局便于清掃裝置與吸盤的調整與維護，轉場作業時整車通過性好。
4. 掃盤有遇障礙自動避讓保護功能和自動復位功能，遇到障礙自動回縮，越過障礙自動回位。
5. 掃盤轉速可根據各種不同的清掃工況來調整轉速，能保證在各種污染狀況下都有良好的清掃效果
6. 采用**，高效的專用風機和可隨路面自動找平的全浮動式吸嘴，清掃效果好，使用壽命長。
公告型號 | CL5180TSLBEV型純電動掃路車 | 外形尺寸 | 8900x2550x3130 | |
底盤型號 | EQ1180GEVJ1 | 上裝容積 | 12方 | |
總質量 | 18000KG | 上裝電動機額定功率 | 50KW | |
整備質量 | 12650KG | 上裝每小時消耗電量 | 40KWH | |
軸距 | 5300MM | 建議充電樁功率 | 120KW | |
輪胎 | 295/80R22.5 18PR | 充電時間（建議功率下） | 約2.5小時 | |
軸數 | 2 | 底盤滿載續航里程 | 300KM | |
底盤電機**功率 | 160KW | 電池類別 | 磷酸鐵鋰電池 | |
電池組額定電壓 | 618 V | 電池品牌 | 寧德時代 | |
電池電量 | 282 KWH | 燃料種類 | 純電動 | |
程力汽車股份有限公司環衛車系列東風純電動掃路車是我公司自行設計開發、具有自主知識產權、國際**技術水平的新一代路面、路沿清洗、清掃及噴霧降塵的專用設備。在作業時利用掃刷將地面垃圾掃向車內側，再由吸盤吸入垃圾箱儲存.具有綠色環保、功能齊全、設計合理、能耗低、清洗范圍廣、使用壽命長等特點。
1.城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁、隔離墻等路面、路沿的清潔工作
2.工地、廠區等干道的清洗、清掃。
產品性能特點
掃路車詳細技術說明：
整車配置
該掃路車采用純電動二類底盤改裝、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右側噴、氣動系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
改裝組件說明：
1、純電動二類底盤。
2、使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
3、采用大功率耐磨免維護離心風機，噪音低、效率高、風量大，使用壽命長。
4、非不銹鋼件經防銹處理，經久耐用
5、左右立掃為雙掃盤，掃刷上加裝噴水裝置，用于噴霧降塵。
6、確保作業總寬度大于3.2m。3個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。
7、后部采用LED箭頭燈**示燈，保證行車作業安全。
8、掃盤擺線馬達采用三洋馬達，使用壽命長穩定可靠，故障率低。
9、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。
10、采用海普瑞斯液壓電磁閥，關鍵電控元件采用施耐德電器開關，可靠性高，使用壽命長。
11、CAN駕駛室操作作業。
12、清水箱，容積達3 m3。
13、垃圾箱，容積達7m3，廂體采用傾翻卸料。
產品性能特點
1、方形箱體，大大增加箱體容積，增加整車美觀程度。
2、永磁同步電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。
3、掃路車采用東風純電動二類汽車底盤改裝，加裝風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
4、永磁同步電機驅動風機，風機用7.1高壓離心風機,效率高、風量大，**風量達23500m3/h。
5、左右立掃為雙掃盤。開放式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。
6、程力牌純電動掃路車具有路面清洗、路面清掃、路緣清洗、噴霧除塵等多功能。有 “全掃”、 “左掃”、 “右掃”等多種作業模式可選擇。清掃廣場和路面，清掃效率高效果好，清掃率達90%以上。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。
7、作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。
（1） 清水箱充分利用了車載空間，容積大，可達3m3。垃圾箱采用單層不銹鋼結構，傾翻卸料。
（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
（4） 無副發電機組，整車工作時噪音低。
1、 作業時應避免無關人員靠近車輛，特別是車輛后部。
2、 車輛在行駛作業過程中，注意避讓磚頭等大塊垃圾
3、車輛在排泄污水箱時，請先打開后門排污閥，待排污閥不在排水后再打開后門進行垃圾傾倒。
4、 車輛在排污時請注意在專用的排污地點進行排污箱體后門5米內不得站人。
5、 垃圾箱在沒有落下且鎖止前，不得進入正常行駛。
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為18000kg；
(4) 搭載282kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
（6）零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
（7）底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超20%，適合各種路況作業
（8）上裝取電范圍廣，適合各類環衛車改裝
（9）轎車化內飾及舒適性設置，電子化操控
（10）安全可靠：配置寧德時代國內高端電池品牌
（11）增配置：電源總開關，電池加熱系統
（12）整車配置電量大，長時間作業無憂慮
二類底盤參數表
項目 | 參數 | 備注 |
底盤公告號 | EQ1180GEVJ1 | / |
底盤尺寸 | 8850*2500*2960 | / |
軸距 | 5300 | / |
前/后懸 | 1430/1920 | / |
前/后輪距 | 1880/1860 | / |
二類底盤整備質量 | 7950 | / |
**總質量 | 18000 | / |
**車速（km/h） | 89 | / |
續駛試驗里程 | 300 | 工作外 |
充電時間 | 2.5小時 180A直流充電 | 剩余30%soc |
0-50km加速性能 | ≤9.2 | 滿載 |
二類底盤配置表
系統 | 項目 | 配置情況 |
車身 | 駕駛室 | D530平頭半排駕駛室 |
乘載人數 | 3 | |
電機 | 類型 | 永磁同步電機 |
額定/峰值功率（kW） | 80/160 | |
額定/峰值扭矩（Nm） | 600/1100 | |
額定/峰值轉速 | 3473/8700 | |
冷卻方式 | 水冷 | |
電控 | 集成**器 | **一 |
冷卻方式 | 水冷 | |
動力電池 | 電池電量（kWh） | 282 |
電芯類型 | 磷酸鐵鋰 | |
溫控系統 | 標配加熱帶 | |
底盤系統 | 車架幅面尺寸 | 80 |
車架寬度 | 250 | |
前板簧 | 8 | |
后板簧 | 10+8 | |
減震器 | 雙向筒式減震器 | |
前橋 | 6t前橋 | |
后橋 | 11t單減 | |
主減速比 | 6.166 | |
輪胎規格 | 295/80R22.5 | |
方向機類型 | 循環球式 | |
方向助力型式 | 電控助力 | |
制動型式 | 雙回路氣制動 | |
行車制動器 | 前后鼓式制動器 | |
駐車制動器 | 彈簧儲能斷氣制動 | |
功能配置 | 空調 | 單冷空調+PTC暖風 |
安全配置 | ABS | |
其他功能 |
箱體厚度 /涂層 | 4.5mm | ||||
箱體容積 | 10m3（3水7塵） | ||||
罐體材質 | 304不銹鋼 | ||||
上裝電機 | 類型 | 永磁同步電機 | |||
冷卻方式 | 水冷 | ||||
專用性能參數 | 垃圾箱容積( m3 ) | 7 | |||
清水箱容積( m3 ) | 3 | ||||
清掃寬度 | 3000-3500 | ||||
清掃作業速度(km/h) | 3-20 | ||||
**清掃能力(m2/h) | 70000 | ||||
抽吸能力 | 密度(g/cm3) | 2.0 | |||
質量 | 1 | ||||
抽吸粒度 | ≥50 | ||||
垃圾廂傾卸角 | ≥45° | ||||
清掃效率 | ≥95% | ||||
作業噪聲 | < 88 符合GB7258規定 | ||||
降塵系統 | 噴水形式 | 低壓霧狀 | |||
主要元件組成 | 電磁隔膜泵、水過濾器、管路、不銹鋼噴架、噴嘴等 | ||||
安裝位置 | 清掃降塵 | 左右前掃盤 | |||
吸塵降塵 | 吸盤吸風口內 | ||||
**型式 | 電子**，一鍵操作 | ||||
液壓系統 | 型式 | 開放式，電動**集中操縱 | ||||||
主要元件 | 齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊、電磁隔膜泵等 | |||||||
擺線馬達 | 三洋馬達 | |||||||
齒輪油泵 | 昌順 | |||||||
液壓油缸 | 海普瑞斯 | |||||||
液壓缸密封件 | 鼎基 | |||||||
液壓油管 | 大航 | |||||||
電磁閥組 | 海普瑞斯 | |||||||
電器系統 | 系統組成 | 由底盤車電路專用工作裝置操作**電路組成。 | ||||||
電控箱面板組成 | 主電機轉速表、各種操作**開關 | |||||||
**開關 | 上海施耐德 | |||||||
可編程序邏輯**器 | 百兆富 | |||||||
斷路器 | 海格 | |||||||
風機系統 | 型式 | 專用高壓離心風機 | ||||||
品牌 | 晨風牌 | |||||||
傳動型式 | 底盤電機帶齒耐高溫A帶傳動 | |||||||
風機皮帶 | 浙江三維 | |||||||
清掃系統 | 型式 | 在底盤前后軸之間，車架兩側對稱位置各布置兩個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 | ||||||
主要元件組成 | 掃盤支架、掃盤、油缸、油管、連桿、調節桿、液壓馬達等 | |||||||
掃刷撐開直徑 | mm | Φ700-900 | ||||||
掃盤馬達轉速 | r/min | 120-150 | ||||||
掃盤數量 | 4 | |||||||
掃盤傾角調整 | 掃盤 | 前傾5°~15° 外傾5°~10° | ||||||
吸嘴裝置 | 型 式 | 吸嘴懸掛在底盤車后輪之間，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸**雙吸口寬吸嘴，吸嘴體與路面隨動。液壓驅動電氣自動**吸嘴升降，彈簧浮動懸掛。 | ||||||
吸管直徑 | mm | φ180 | ||||||
工作狀態吸嘴邊剛性部份 離地間隙 | 5～8 | |||||||
吸嘴吸管風速(m/s) | 30 ～ 60 | |||||||
其他配置 | 報**系統 | 倒車語音報**系統 | ||||||
副操作系統 | 尾部帶電控操作系統，**大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。 | |||||||
手動泵應急舉升系統 | 如遇故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。 | |||||||
隨車工具：
序號 | 名稱 | 數量 | 備注 |
1 | 消防水帶 | 2根 | 一根用于加水，一根用于排污 |
2 | 消防扳手 | 1把 | 用于拆卸消防栓 |
3 | 水濾扳手 | 1把 | 用于拆卸水過濾器 |
5 | 備胎 | 1個 |
隨車備件：
序號 | 名稱 | 數量 | |
1 | 刷毛 | 1套 | |
2 | 后門密封條 | 1條 | |
3 | 風機密封條 | 1條 |
產品** | 程力牌 | 公告批次 | 338 | ||
產品名稱 | 程力牌CL5180TSLBEV型純電動掃路車 | ||||
總質量 | 18000 | 罐體容積(m3) | |||
額定質量 | 5220,5155 | 外形尺寸 | 8900X2550X3130 | ||
整備質量 | 12650 | 貨廂尺寸 | XX | ||
額定載客(人) | 準拖掛車總質量 | ||||
駕駛室準乘人數(人) | 3,2 | 鞍座**載質量 | |||
接近角/離去角(°) | 16/9 | 前懸/后懸 | 1400/2200 | ||
軸荷 | 7000/11000 | **車速(km/h) | 100,89 | ||
備注： | 備注：ABS型號:J ABS;ABS生產企業:焦作博瑞克**技術有限公司;儲能裝置種類:磷酸鐵鋰電池;儲能裝置生產企業:寧德時代新能源科技股份有限公司;選裝描述:選裝駕駛室前角擾流板,選裝前霧燈,選裝臥鋪側窗裝飾板,選裝駕駛室頂部中間三個裝飾燈,選裝僅前面罩、燈具和后視鏡局部改型駕駛室;側后防護情況:左右側面防護由專用裝置代替部分防護功能, 鋁合金材質,離地高度為:380,后下部防護與車架采用螺栓連接,采用Q235材質,后防護尺寸:60×160(mm),離地面高度470mm;專用功能及裝置:垃圾箱、水箱、洗掃刷等裝置,道路清掃作業; | ||||
【底盤技術參數】 | |||||
底盤型號 | EQ1180GEVJ1 | 底盤名稱 | 純電動載貨汽車底盤 | ||
**名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 | ||
軸數 | 2 | 輪胎數 | 6 | ||
軸距 | 4500,5000,5300 | ||||
輪胎規格 | 295/80R22.5 18PR | ||||
鋼板彈簧片數 | 8/10+8 | 前輪距 | 1880,1920 | ||
燃料種類 | 純電動 | 后輪距 | 1860 | ||
排放依據標準 | |||||
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 | ||
TZ370XS-LKM1101 TZ370XS-LKM1103 | 蘇州綠控傳動科技有限公司 蘇州綠控傳動科技有限公司 | 0 0 | 160 160 | ||

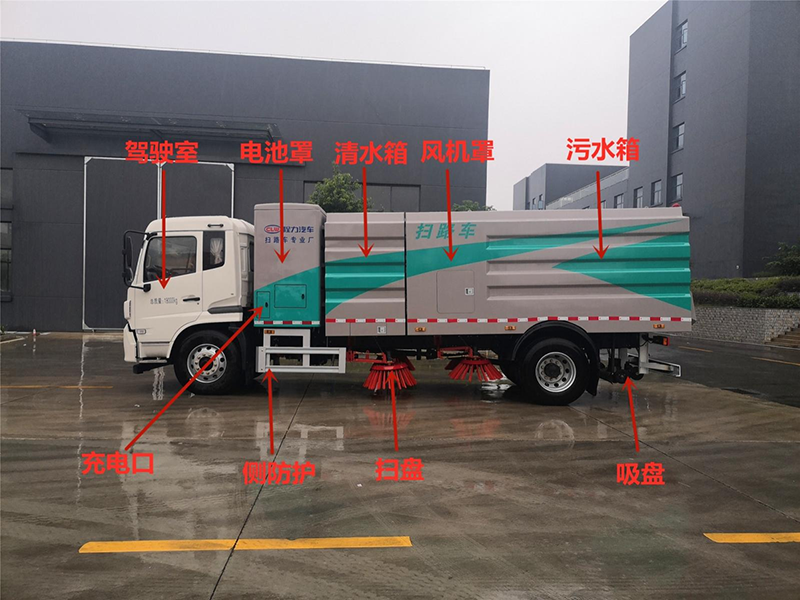

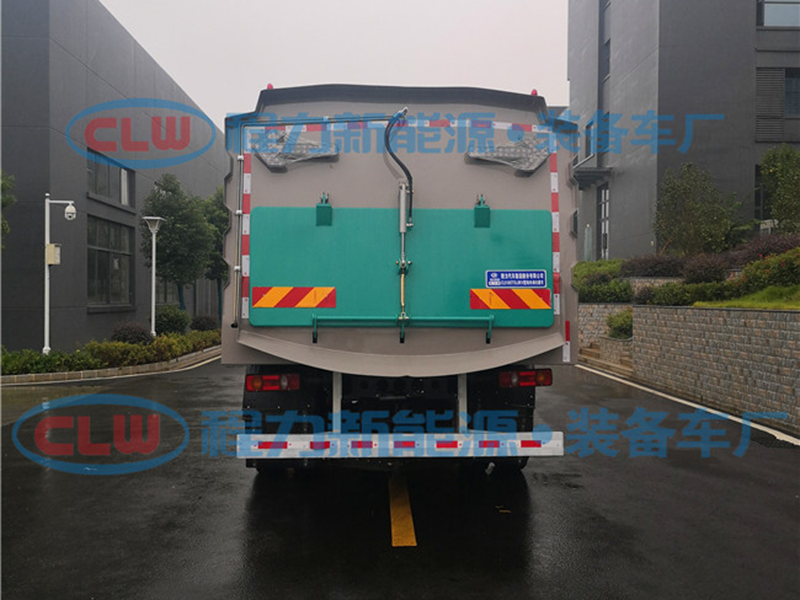

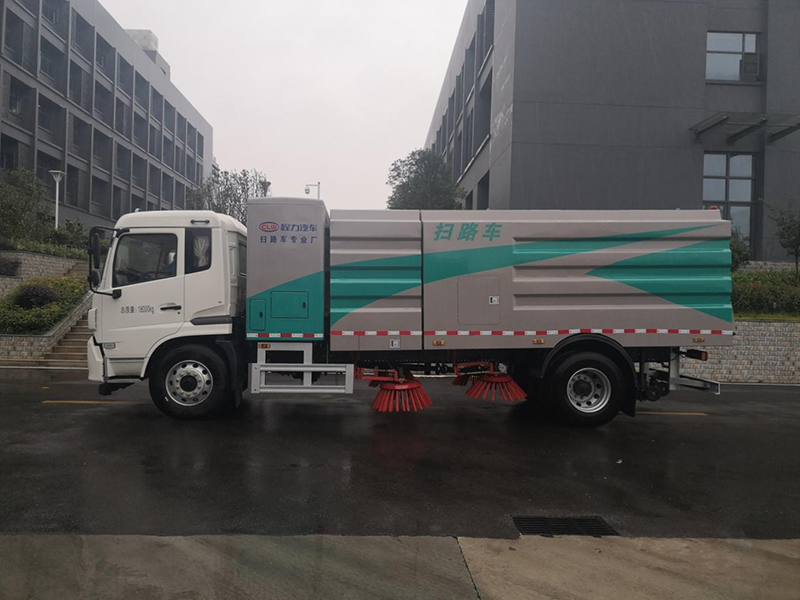

整車基本結構分解

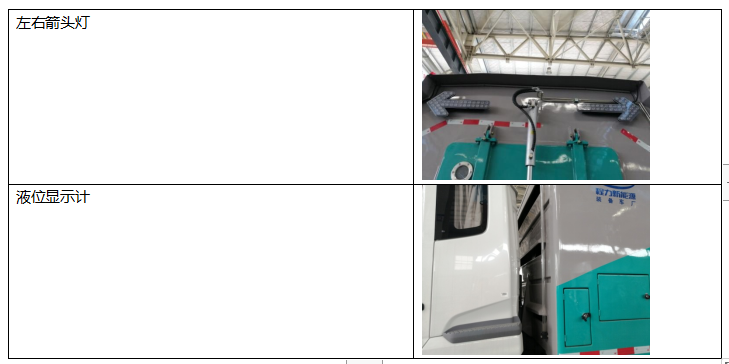

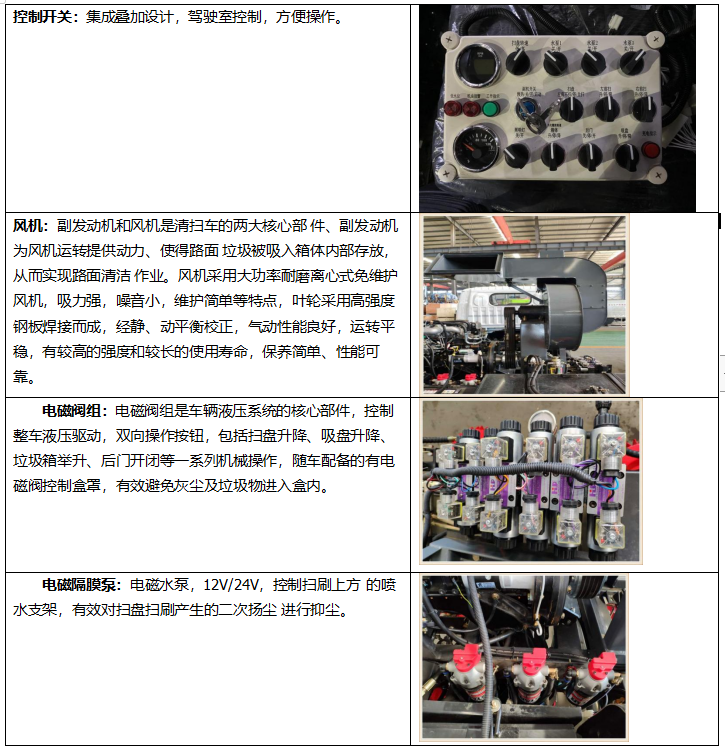

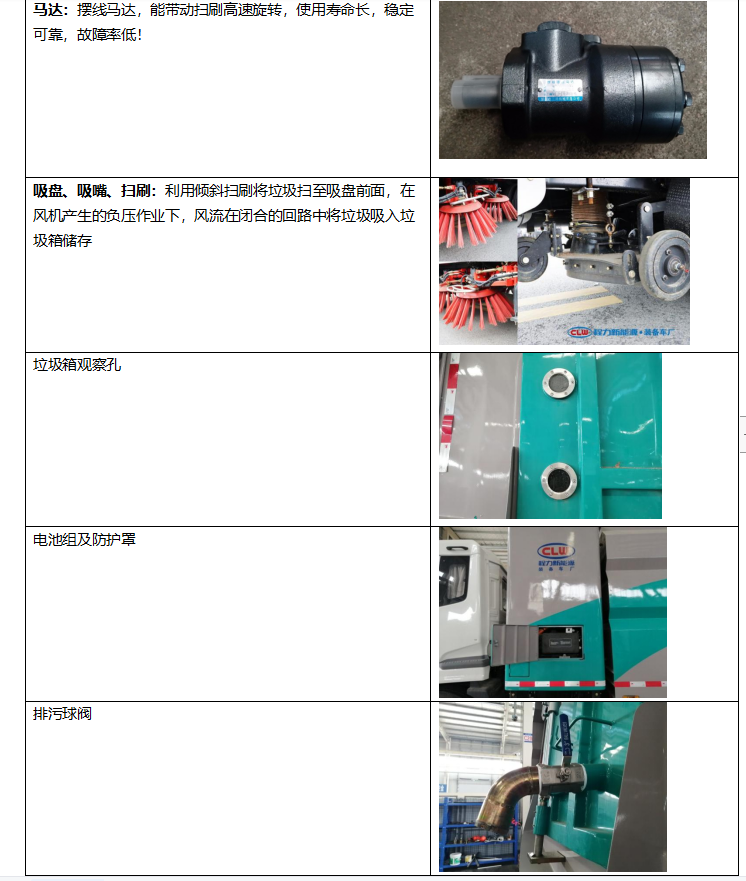

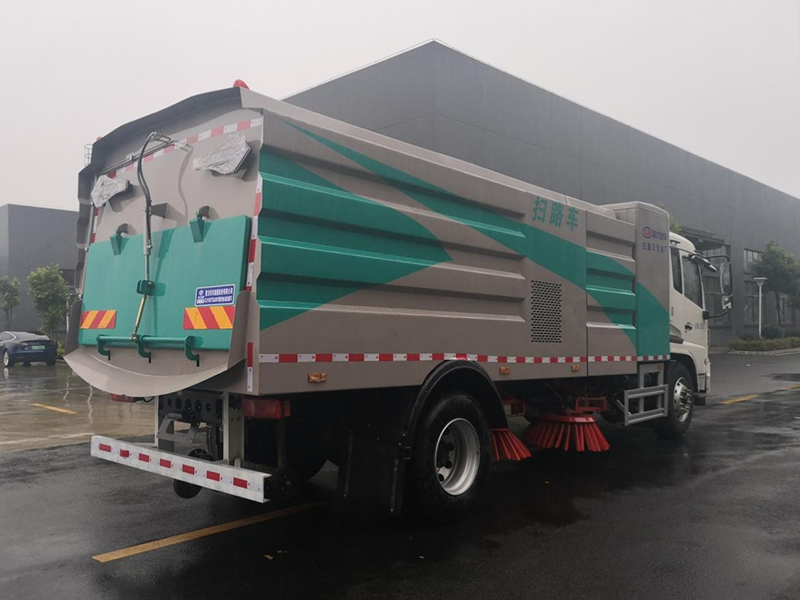

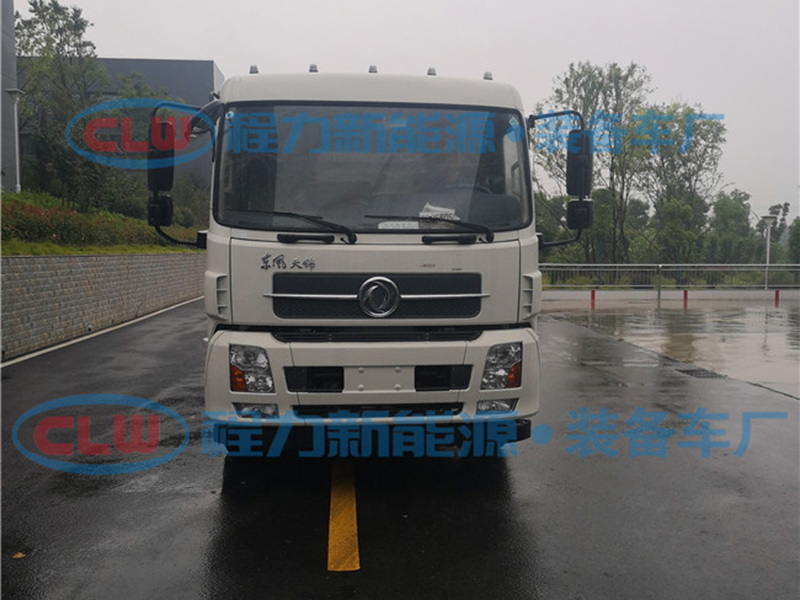

整車細節配件圖解
高性能環保：
掃路車利用傾斜掃刷將垃圾掃**吸盤前面，在風機產生的負壓作業下，風流在閉合的回路中將垃圾吸入垃圾箱儲存，整個作業過程均是物理原理，不會產生化學廢料或垃圾外泄對環境的二次污染。
作業范圍廣
從幾十微米**80-100mm的石子、磚頭、樹葉、飲料水瓶等雜物，一次作業均能全部去除。路面清掃寬度3200mm清掃能力16000㎡/h-64000㎡/h
結構簡單，易損件少
整車上裝90%以上零部件均采用裝配式組裝方式，各小件均具備通用性及互換性，拆卸方便，易于更換，維護費用低，更換效率高。
水箱、垃圾箱容積大，作業時間長
水箱容積可達4m3，垃圾箱總容積達8m3。
