東風華神CL5040TXCBEV型純電動吸塵車
所屬型號 新能源洗掃車
聯系人：蔣經理
手機：132-9726-8109
微信：132-9726-8109
地址：湖北省隨州市南郊平原崗程力工業園
優惠活動：5千－5萬
PRODUCTS TITLE

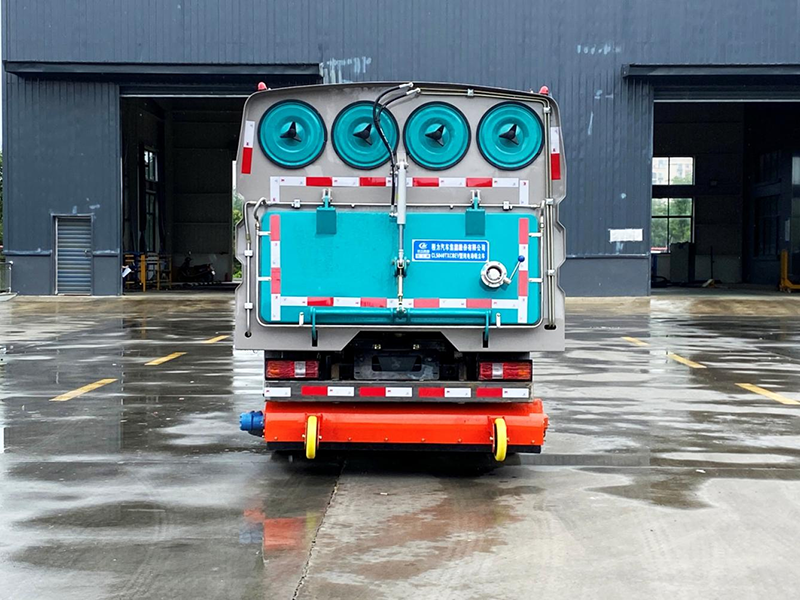

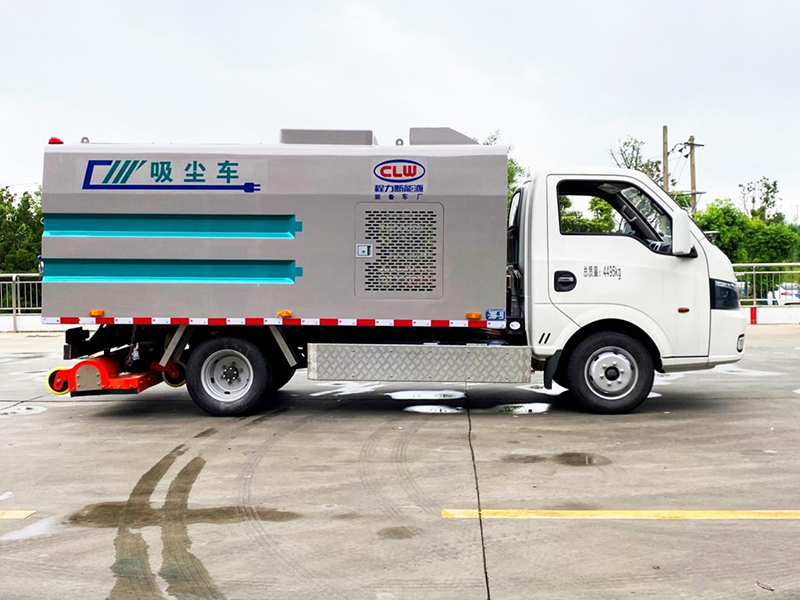

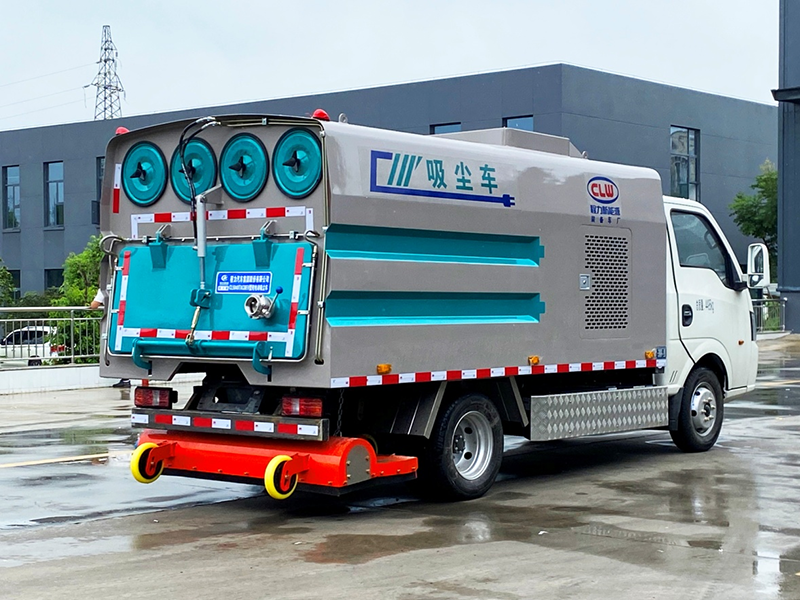

CL5040TXCBEV型純電動吸塵車
特點及主要功能簡介
1、整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。
2、本吸塵車將滾掃吸塵合為一體，大大提高了清潔度，使用場景更廣，地面上有粘連物可一過而凈。可用于傳統吸塵車應用場景及道路改造鋪設前的清潔-吸掃去灰塵及小顆粒石子，使路面鋪設更易于與老路基結合。
3、低噪聲，傳統吸塵車副發動機噪聲大，本吸塵車是電機傳動，大大降低噪聲污染。
公告型號 | CL5040TXCBEV型純電動吸塵車 | 外形尺寸 | 5780x1810X2320 | ||
底盤型號 | EQ1040BTZEVJ | 上裝容積 | 3.5方（0.5水、3塵） | ||
總質量 | 4495KG | 上裝電動機額定功率 | 20KW | ||
整備質量 | 3940KG | 上裝每小時消耗電量 | 15KWH | ||
軸距 | 3000MM | 建議充電樁功率 | 120KW | ||
輪胎 | 6.00R15LT 10PR,185R15LT 8PR | 充電時間（建議功率下） | 約0.5小時 | ||
軸數 | 2 | 電池類別 | 磷酸鐵鋰蓄電池 | ||
底盤電機**功率 | 100 KW | 電池品牌 | 寧德時代 | ||
電池組額定電壓 | 322 V | 燃料種類 | 純電動 | ||
電池電量 | 55 KWH | 電池容量 | 173AH | ||
底盤滿載續航里程 | 200 KM | 作業寬度 | 1800mm | ||
純電動吸塵車是在純電動二類底盤的基礎上，加裝風機、水箱、吸塵系統，由機械、液壓（氣路）、電器三部分合為一體的專用吸塵作業車。
程力新能源裝備車廠研發的新型道路保潔車型，采用負壓純吸的原理，單向進風（無反吹氣流），實現粉塵只進不出、無揚塵，實現PM2.5零排放，適用于城市道路、高架橋、廣場、機場、碼頭、廠區等水泥混凝土路面和瀝青路面的機械化保潔作業。
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為4495kg；
(4) 搭載55kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
性能特點
1、采用后置寬幅吸嘴能將垃圾一吸無遺，。
2、 寬幅吸嘴由液壓油缸**升降，采用液壓浮動技術可大大提高膠輪的使用壽命。
3、 采用獨特的箱體結構，濾筒拆卸維護簡單、方便，垃圾箱采用傾斜板結構，卸料方便，無需人工干預。
4、 采用濾筒，并設有氣脈沖濾筒清灰裝置，可有效分離吸塵車濾筒上的粉塵，避免造成濾筒的堵塞和二次污染，從而大大提高濾筒壽命及吸塵車的整體性能，極大提高濾筒清灰效果。
5、 電氣系統采用集成模塊化CAN總線**，面板具有副發動機轉速、水溫、操作工況等的實時顯示與監控等視頻功能，作業狀態一目了然，維護方便。
底盤型號 | EQ1040BTZEVJ |
駕駛室寬度 | 1650 |
總質量 | 4495 |
軸距 | 3000 |
續航里程 | 200 |
充電時間 | 快充0.5-2 |
**車速（km/h） | 90 |
**爬坡度（%） | 30 |
電池類型 | 磷酸鐵鋰 |
電池廠家 | CATL側掛 |
總電量 | 55 |
電機功率 | 40/100 |
電機扭矩 | 110/230 |
箱體參數 | 箱體厚度 | 4.5mm | |
箱體容積 | 0.5水3塵 | ||
罐體材質 | Q235碳鋼（選裝不銹鋼罐體） | ||
上裝電機 | 類型 | 永磁同步電機 | |
冷卻方式 | 水冷 | ||
專用參數 | 清掃寬度 | 1800 | |
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | ||
清掃作業速度(km/h) | 3-15 | ||
**清掃能力(m2/h) | 25000 | ||
抽吸能力 | 密度(g/cm3) | 2.0 | |
質量 | 1.5 | ||
抽吸粒度 | ≥100 | ||
垃圾廂傾卸角 | ≥45° | ||
清掃效率 | ≥96% | ||
作業噪聲 | < 88 符合GB7258規定 | ||
降塵系統 | 噴水形式 | 低壓霧狀 | |
主要元件組成 | 隔膜泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等 | ||
安裝位置 | 吸盤吸風口內 | ||
**形式 | 電子**，一鍵操作 | ||
電氣系統 | 系統組成 | 由底盤車電路專用工作裝置操作**電路組成。 | |
電控箱面板組成 | 主電機轉速表、機油溫度報**裝置、各種操作**開關 | ||
**開關 | 上海施耐德 | ||
可編程序邏輯**器 | 百兆富 | ||
斷路器 | 海格 | ||
風機系統 | 型式 | 專用高壓離心風機 | |
品牌 | 晨風牌 | ||
額定工作轉速 | 2000 | ||
傳動型式 | 底盤電機帶齒耐高溫A帶傳動 | ||
吸嘴裝置 | 型 式 | 吸嘴懸掛在底盤車后輪之后，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸**雙吸口寬吸嘴，吸嘴體與路面隨動。液壓驅動電氣自動**吸嘴升降，彈簧浮動懸掛。 | |
吸管直徑 | φ220 | ||
工作狀態吸嘴邊剛性部份 離地間隙 | 5～8 | ||
其他配置 | 報**系統 | 倒車語音報**系統 | |
副操作系統 | 尾部帶電控操作系統，**大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。 | ||
手動泵應急舉升系統 | 如遇故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。 | ||
整車公告參數：
整車技術參數 | |||
產品** | 程力牌 | 公告批次 | 337 |
產品名稱 | 純電動吸塵車 | 產品型號 | CL5040TXCBEV |
總質量(Kg) | 4495 | 罐體容積(m3) | |
額定載質量(Kg) | 425 | 外形尺寸 | 5780x1810x2320 |
整備質量(Kg) | 3940 | 貨廂尺寸 | xx |
額定載客(人) | 準拖掛車總質量(Kg) | ||
接近角/離去角(°) | 21/24 | 前懸/后懸 | 1180/1600 |
軸荷(Kg) | 1495/3000 | **車速(Km/h) | 90 |
備注 | 1、該車主要用于道路吸塵,主要專用裝置為箱體,吸塵總成。僅采用軸距:3000mm。2、該車側面防護裝置的材料為5052-H32,連接方式為螺栓連接;后防護裝置材料為Q34**,連接方式為螺栓連接,后下部防護斷面尺寸:120×60(mm),離地高度為460mm;。3、該車技術階段為\"發展期\",可在全國銷售,動力蓄電池種類:磷酸鐵鋰電池,生產企業:寧德時代新能源科技股份有限公司(單體),寧德時代新能源科技股份有限公司(總成);驅動電機類型:永磁同步電動機,額定功率42kW,峰值功率100kW,生產企業:精進電動科技股份有限公司.ABS系統生產企業:廣州瑞立科密汽車電子股份有限公司,ABS系統型號:CM4YL. | ||
底盤技術參數 | |||
底盤型號 | EQ1040BTZEVJ | 底盤品牌 | 東風牌 |
生產企業 | 東風汽車集團有限公司 | 生產地址 | 湖北省十堰市 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 2800,3000,3200 | ||
輪胎規格 | 6.00R15LT 10PR,185R15LT 8PR | ||
鋼板彈簧片數 | 3/5 | ||
前輪距 | 1390 | 后輪距 | 1240,1324 |
燃料種類 | 純電動 | 排放依據標準 | |
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
TZ180XSA05 | 精進電動科技股份有限公司 | 0 | 100 |

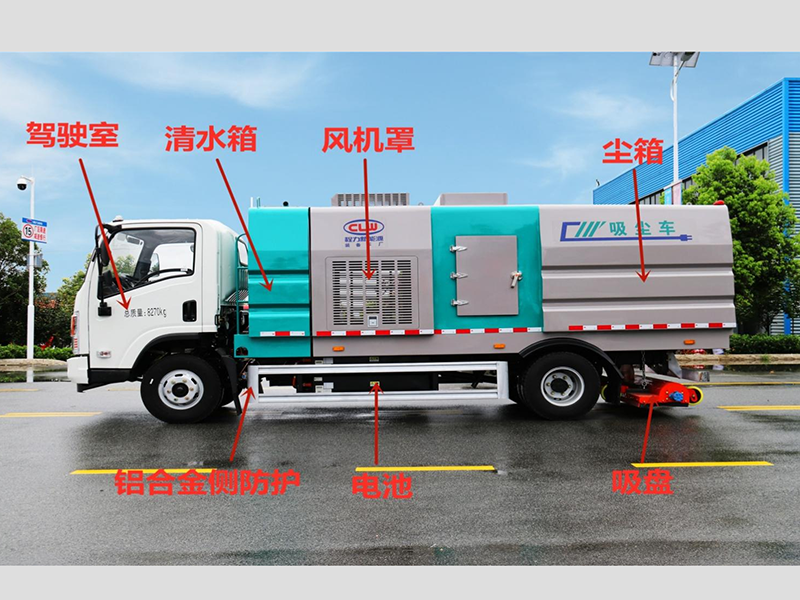

整車基本結構分解

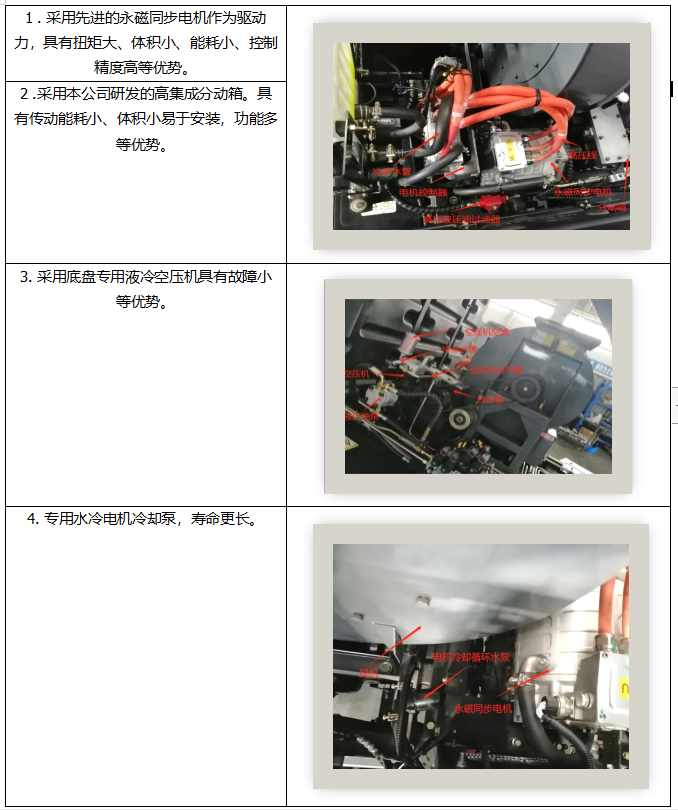

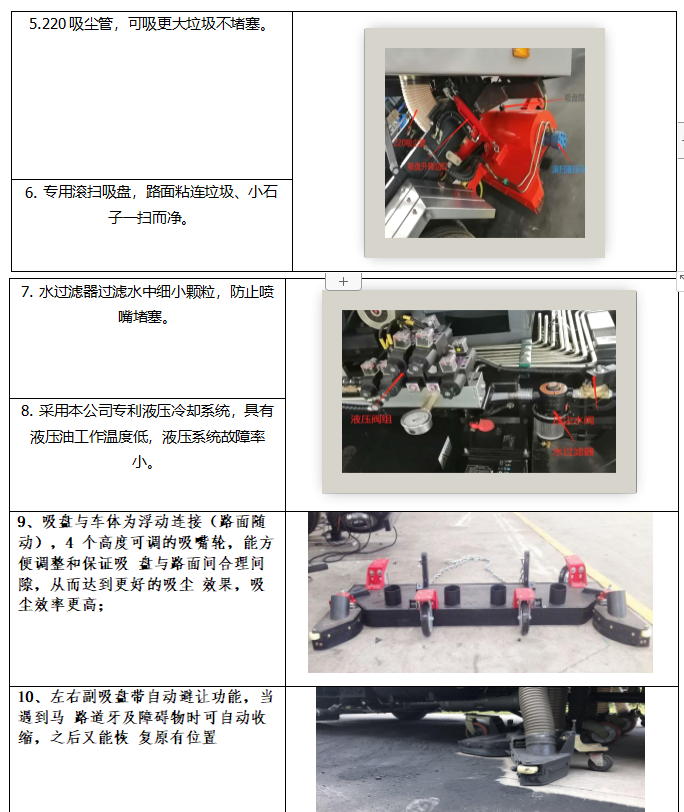

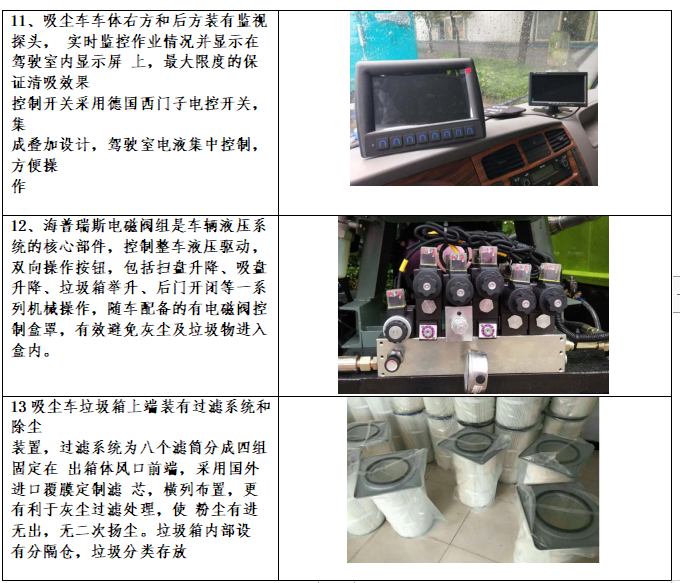

CL5040TXCBEV結構細節展示
